陜西金山電器有限公司干貨共享!電感器的識別與檢測方法
作者:admin 發布日期:2016/5/19 9:32:07
1、電感器習慣上簡稱為電感
,是常用的基本電子元件之一。電感器種類繁多,形狀各異
,較常見的有:?jiǎn)螌悠嚼@空芯電感線圈、間繞空芯電感線圈
、脫胎空芯線圈、多層空芯電感線圈
、蜂房式電感線圈、帶磁芯電感線圈、磁罐電感線圈、高頻阻流圈、低頻阻流圈、固定電感器等。
2

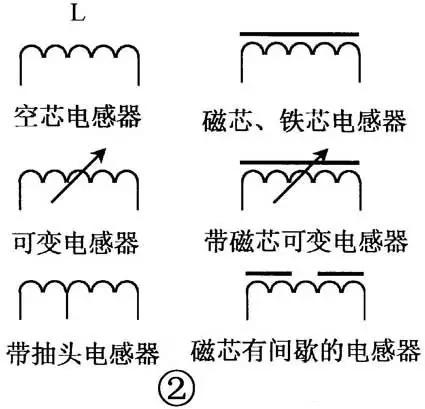

、電感器的文字符號為“L”,圖形符號如圖2所示。
3

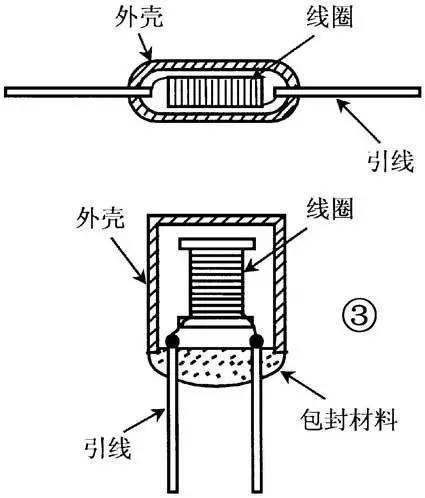

、固定電感器(圖3)是一種通用性強的系列化產品,線圈(往往含有磁芯)被密封在外殼內,具有體積小、重量輕、結構牢固、電感量穩定和使用安裝方便的特點。
4
、電感器的主要參數是電感量和額定電流。電感量的基本單位是亨利,簡稱亨,用字母“H”表示。在實際應用中,一般常用毫亨(mH)或微亨(μH)作單位。它們之間的相互關系是:1H=1000 mH,1 mH=1000μH。電感量的標示方法有兩種

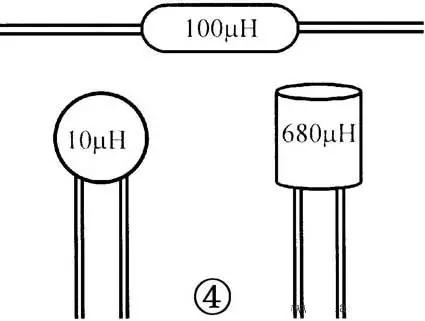

。一種是直標法,即將電感量直接用文字印在電感器上
,如圖4所示。
5

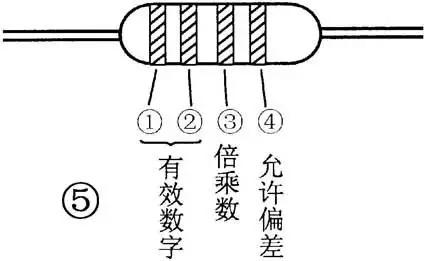

、另一種是色標法
,即用色環表示電感量,其單位為μH
。第1、2環表示兩位有效數字
,第3環表示倍乘數
,第4環表示允許偏差(圖5)。各色環顏色的含義與色環電阻器相同
,可參閱有關文章
。額定電流是指電感器在正常工作時,所允許通過的最大電流
。使用中
,電感器的實際工作電流必須小于額定電流
,否則電感線圈將會嚴重發熱甚至燒毀
。

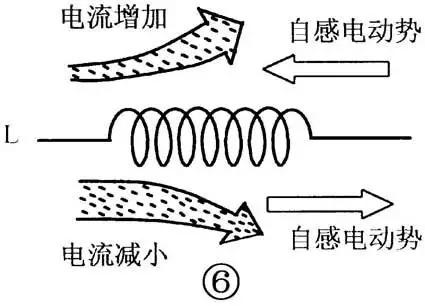

6、電感器是利用自感應原理工作的
。電感線圈在通過電流時會產生自感電動勢,自感電動勢的大小與通過電感線圈的電流的變化率成正比
,并且總是反對原電流的變化(圖6)
。因此,電感器具有通直流、阻交流的功能。
7

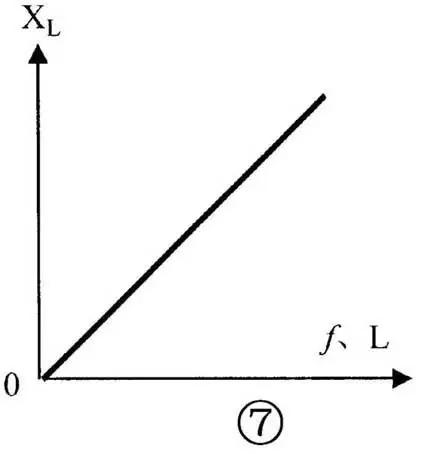

、電感器對交流電所呈現的阻力稱之為感抗,用符號“XL”表示,單位為Ω。感抗等于電感器兩端交流電壓(有效值)與通過電感器的交流電流(有效值)的比值
。感抗XL分別與交流電的頻率f和電感器的電感量L成正比(圖7)
,即XL=2 лfL(Ω)。
8
、電感器的作用很多。圖8所示為電感器用于整流電源濾波
,L與C1
、C2組成π型LC濾波器。由于L具有通直流阻交流的功能
,因此
,整流輸出的脈動直流電Ui中的直流成分可以通過L,而交流成分絕大部分不能通過L
,被C1
、C2旁路到地,輸出端U0便是純凈的直流電了
。
9
、電感器可以用于區分高、低頻信號

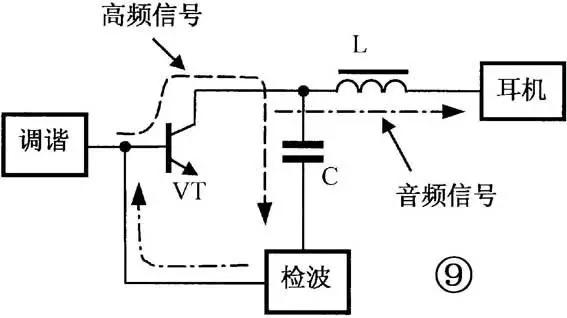

。圖9所示為來復式收音機中高頻阻流圈的應用實例
,由于高頻阻流圈L對高頻電流感抗很大而對音頻電流感抗很小,晶體管VT集電極輸出的高頻信號只能通過C進入檢波電路
。檢波后的音頻信號再經VT放大后則可以通過L到達耳機
。
10

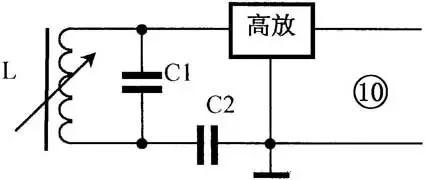

、電感器可以用于諧振選頻回路
。圖10所示為收音機高放級電路,可變電感器L與C1組成調諧回路
,調節L即可改變諧振頻率,起到選臺的作用
。
11
、電感器的好壞可以用萬用表進行檢測(圖11)。將萬用表置于“R×1”擋
,兩表筆(不分正、負)與電感器的兩引腳相接
,表針指示應接近為“0Ω”
,電感量較大的電感器應有一定的阻值。如果表針不動
,說明該電感器內部斷路
;如果表針指示不穩定
,說明內部接觸不良
。

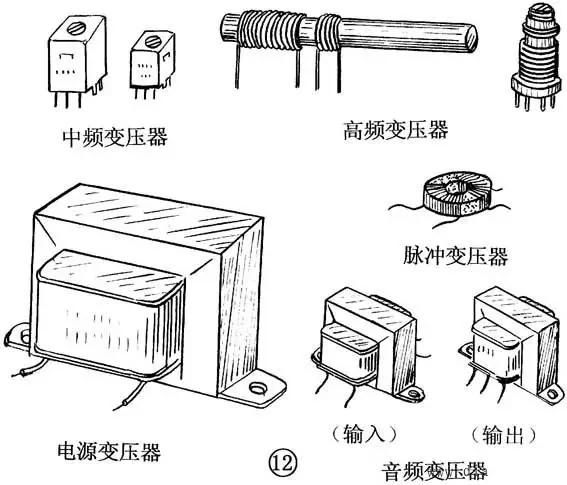

12、變壓器也是一種常用元器件
,其種類繁多
,大小形狀千差萬別
。無線電與電子制作中較常用的有:電源變壓器
、音頻輸入變壓器、輸出變壓器
、中頻變壓器
、高頻變壓器、脈沖變壓器等(圖12)
。陜西金山電器http://www.bjcjpx.com
